ضاغط هواء حلزوني صناعي ثابت السرعة من النوع الجاف وخالي من الزيت

ضاغط هواء حلزوني صناعي ثابت السرعة من النوع الجاف وخالي من الزيتيجلب الضغط اللولبي الجاف على مرحلتين لأنظمة الهواء الصناعية مع الطلب الكبير والثابت. استخدم جداول النماذج أدناه لمطابقة تدفق الهواء المقدم وضغط التشغيل وخدمات التبريد قبل مقارنة أسعار المعدات. يجمع نظام SEIZE AIR بين غرفة ضغط خالية من الزيت ومكونات محرك مشحمة بشكل منفصل، مما يمنح فرق الإنتاج نقطة انطلاق واضحة لتخطيط هواء المعالجة ومعالجته النهائية.

1. ابدأ بهذه العملية، ثم حدد الضاغط

يصبح شراء الضاغط أكثر وضوحًا عندما يصف الاستفسار ما يجب أن يفعله الهواء. المشغل الذي يعمل خارج حاوية الإنتاج، والهواء الذي ينفخ عبر السطح النهائي والهواء الذي يدخل إلى وعاء المعالجة يطرح أسئلة مختلفة حول الجودة. يعالج مبدأ الضغط اللولبي الجاف حقن الزيت داخل غرفة الضغط. يحتاج نظام الهواء النهائي أيضًا إلى التحكم المناسب في الجزيئات والمياه والملوثات الموجودة بالفعل عند المدخل.

بالنسبة لمصنع ذو طلب أساسي يمكن الاعتماد عليه، يعد الضغط ذو السرعة الثابتة تكوينًا عمليًا للتقييم. وتعتمد فائدتها على عدد المرات التي تتمكن فيها الماكينة من توصيل هواء محمل إنتاجي، وكيفية استجابة نظام التحكم عند انخفاض الطلب وكيفية تقاسم المهام مع الضواغط الأخرى. إن تصنيف المحرك الأكبر وحده لا يشكل تطابقًا أفضل.

تركز هذه الصفحة على نماذج SWT ذات السرعة الثابتة ذات المرحلتين المدرجة في كتالوج SEIZE AIR الخالي من الزيت الجاف، بدلاً من الجمع بين المواصفات من عائلات الضواغط المختلفة. فهو يوفر لفريق المشتريات قائمة مختصرة للمعدات القابلة للاستخدام ويمنح زملاء الصيانة الواجهات التي يحتاجون إلى فحصها: توصيل المنفذ، وخدمات التبريد، وأبعاد العبوة، ومعالجة المكثفات، وتنسيق التحكم.

تحديد جودة الهواء حيث يستخدمه المنتج بالفعل

ابدأ مناقشة جودة الهواء عند نقطة الاستخدام. حدد ما إذا كان الهواء المضغوط يلامس المكونات أو الأجزاء الداخلية للتغليف أو المكونات الحساسة أو فقط الآلات التي تحركها. قم بتسجيل مواصفات الجودة التي يستخدمها مالك العملية وموقع أخذ العينات وظروف التشغيل التي سيتم بموجبها تقييم الامتثال. وهذا يمنع حدوث خلاف لاحقًا حول ما إذا كان الاختبار عند مخرج الضاغط يمثل اتصال الإنتاج النهائي.

يعد الضاغط الخالي من الزيت جزءًا من هذه المواصفات. يمكن أن تتكثف الرطوبة عندما يبرد الهواء المضغوط؛ يمكن أن تدخل الجزيئات من خلال نظام السحب أو التوزيع. ويظل التجفيف والترشيح وترتيبات الصرف والتوزيع النظيف جزءًا من هندسة التركيب. عندما يتطلب التطبيق هواءً معقمًا أو أي معالجة خاصة أخرى، حدد هذا المتطلب صراحةً في استعلام النظام.

بالنسبة للشراء، افصل وصف المعدات عن متطلبات القبول. حدد الضغط الجاف الخالي من الزيت للضاغط، ثم قم بإدراج جودة الهواء المطلوب للتثبيت الكامل. يمكن أن يوضح الاقتراح الناتج كيفية مساهمة كل مكون ومن يقوم بتزويده وأين سيتم اختبار النظام النهائي. وهذا أكثر فائدة بكثير من التساؤل عما إذا كانت الآلة مناسبة لصناعة بأكملها.

بناء ملف تعريف الطلب من نشاط الإنتاج

يمكن لتدفق الهواء الإجمالي المستقر أن يخفي أنماطًا مختلفة جدًا داخل المصنع. يعمل بعض المستخدمين بشكل مستمر، والبعض الآخر يقوم بالتدوير مع التغليف أو التجميع، والبعض الآخر يستهلك الهواء فقط أثناء التنظيف. قم بتجميع هذه الأنشطة حسب حالة الإنتاج: التصنيع العادي، والإنتاج المنخفض، والتغيير، والإيقاف. قارن سجلات الطلب بتلك الحالات بحيث تعكس الرسوم الأساسية الإنتاج المفيد بدلاً من التسرب غير المُدار.

استخدم السجلات من نفس فترة التشغيل عند مقارنة التدفق والضغط. إن تتبع الضغط الذي تم التقاطه أثناء الإنتاج الكامل وتقدير تدفق الهواء من نوبة الخمول لا يصف نفس الواجب. قم بتضمين موقع كل قياس، لأن القراءة بالقرب من جهاز استقبال الضاغط قد لا تمثل الظروف عند اتصال الإنتاج الأكثر تطلبًا.

يجب أن تحدد النتيجة متطلبات القاعدة المستدامة والتغييرات حولها والضغط المطلوب على المستخدم المهم. ويجب أن يوضح أيضًا ما إذا كان الإنتاج المستقبلي ملتزمًا أم أنه ممكن فقط. يساعد هذا التمييز على تجنب شراء حزمة أكبر ذات سرعة ثابتة لخدمة توسع غير مؤكد بينما يقضي المصنع الحالي معظم وقته أقل من واجب التشغيل المقصود.

2. عندما تكون الخدمة ذات السرعة الثابتة مناسبة لمحطة جوية صناعية

من الأفضل تقييم ضاغط الهواء اللولبي الصناعي الخالي من الزيت ذو السرعة الثابتة كجزء من محطة جوية عاملة. يمكن للمصنع الذي لديه متطلبات أساسية ثابتة تعيين هذا الواجب لوحدة ذات سرعة ثابتة بينما يقوم جهاز آخر أو وحدة تحكم محطة منسقة بإدارة الطلب المتغير. السؤال المهم هو أي آلة تحمل القاعدة وأيها تستجيب للتغير.

قارن ترتيبات التحكم قبل الاختيار بيننطاق خالي من الزيت الجاف ذو سرعة ثابتةونطاق خالي من الزيت الجاف متغير السرعة. وينبغي تقييم الأول مقابل واجب التشغيل المحمل وتسلسل المحطة؛ يقدم الأخير إستراتيجية مختلفة للتحكم في السرعة. قم بمطابقة طريقة التحكم مع الطلب المقاس بدلاً من التعامل مع أي من التصنيفين كنتيجة كفاءة تلقائية.

حافظ على القدرة الاحتياطية متميزة عن الواجب الروتيني. قد تكون الآلة الاحتياطية ضرورية لاستمرارية الإنتاج، ولكنها لا تحتاج إلى العمل جنبًا إلى جنب مع وحدة العمل في جميع الأوقات. تحديد شروط بدء القدرة الاحتياطية ونقل الواجب والتعافي بعد الانقطاع. تؤثر هذه القرارات على سلوك التشغيل بقدر تأثيرها على لوحة المعدات.

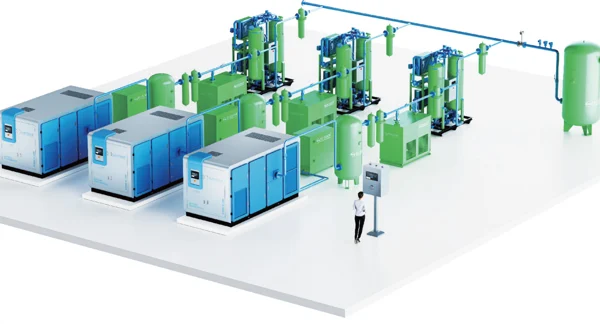

حدد كيفية مشاركة الأجهزة في نطاق الضغط

في غرفة متعددة الضواغط، يمكن للعديد من الآلات التي تستجيب بشكل مستقل لنفس تغير الضغط أن تنتج تبديلًا يمكن تجنبه أو تشغيلًا بدون تحميل. قم بإعداد تسلسل محطة يوضح وحدة العمل العادية ووحدة الاستجابة والوحدة الاحتياطية. اشرح كيف يتغير التسلسل عند عدم توفر الجهاز. يجب أن يجعل مقترح التحكم هذا التسلسل مفهومًا لفريق المصنع.

قارن الضغط في المحطة بالضغط في العملية الحرجة أثناء تغير الطلب. إذا ظل ضغط المحطة مقبولاً ولكن وصلة الإنتاج فقدت الضغط، فتحقق من المعالجة والتوزيع قبل زيادة إعداد الضاغط. يمكن للمرشحات والمجففات وصمامات العزل والفروع الصغيرة أن تفصل بين القراءتين. قد يؤدي تصحيح أحد القيود إلى تغيير مواصفات المعدات التي كان سيتم طلبها لولا ذلك.

في حالة بقاء الضواغط الموجودة، قم بإدراج واجهات التحكم الخاصة بها وحالة التشغيل في الاستفسار. يجب أن يعمل الجهاز الجديد مع هذا النظام المثبت. يصف كتالوج SEIZE AIR واجهات اتصال وحدة التحكم بما في ذلك RS485 وEthernet وUSB؛ يجب أن تحدد مناقشة المشروع الواجهات ووظائف المحطة المضمنة في التكوين المعروض.

استخدم مقارنات دورة الحياة مع الحدود المطابقة

قارن العروض عند نفس الضغط ومرجع تدفق الهواء وحدود العرض. يمكن أن تشمل عروض أسعار الضاغط فقط وعروض أسعار المحطة الكاملة معدات مختلفة للتجفيف والترشيح والتبريد والتحكم. قم بإدراج هذه العناصر بشكل واضح حتى لا يؤدي السعر الأولي المنخفض إلى إخفاء مشروع مرافق منفصل أو مرحلة معالجة مفقودة.

لإجراء مقارنات تكاليف التشغيل، قم بتمييز قوة المحرك الموضحة في جدول النموذج عن المدخلات الكهربائية المقاسة للحزمة الكاملة. يحدد تصنيف المحرك حجم المعدات المدرجة. يحتاج تقييم طاقة الموقع إلى إدخال الحزمة ذات الصلة وواجب التشغيل، بما في ذلك فترات التحميل والتفريغ. قم بوصف حدود القياس قبل تفسير أي حساب للتكلفة.

تقييم الوصول إلى الصيانة ومخاطر الإنتاج إلى جانب استخدام الطاقة. اسأل عن كيفية عمل عزل الخدمة، وكيف يمكن إزالة المعدات وكيف تحتفظ المحطة بالهواء أثناء العمل المخطط له. يسمح الاقتراح الذي يشرح تسلسل التشغيل وترتيب الخدمة بمراجعة عمليات الشراء والهندسة والصيانة لنفس التثبيت. ويشكل هذا الفهم المشترك أساسا أقوى للموافقة من البيان العام حول الاقتصاد على المدى الطويل.

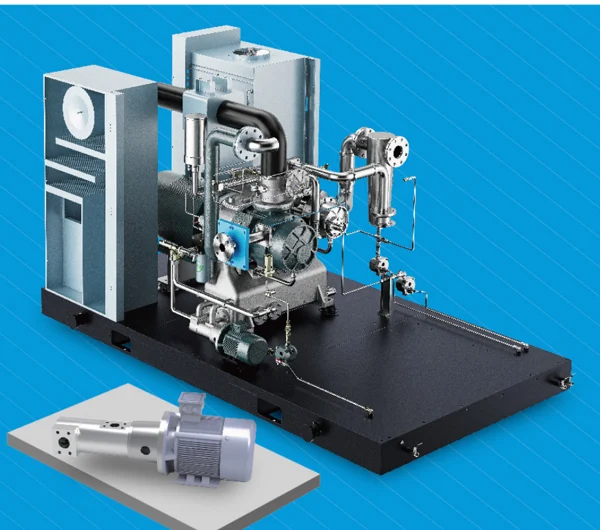

3. داخل حزمة الضغط الجافة على مرحلتين

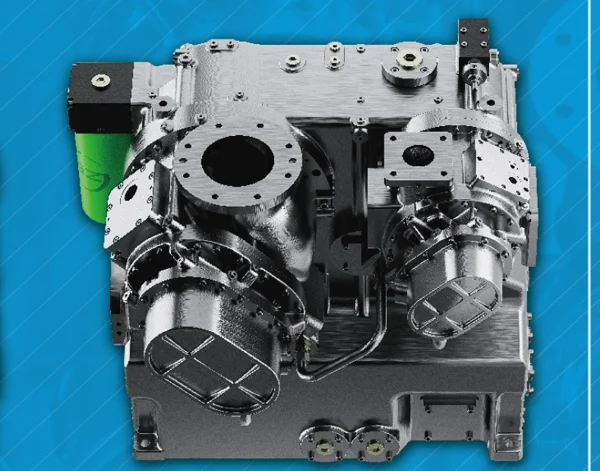

يستخدم airend مراحل ضغط متتالية. يوضح الكتالوج ترتيب الدوار ومسار الهواء المتصل، مع معدات التبريد التي تدير الحرارة المرتبطة بالضغط. إن فصل هذه الوظائف يجعل مناقشة الحزمة أسهل: يقوم جهاز الهواء بضغط الهواء، ويقوم نظام التبريد بإزالة الحرارة ويقوم قطار المعالجة بتهيئة الهواء للعملية.

الضغط الجاف يعني عدم حقن زيت التشحيم في غرفة الضغط. لا تزال مكونات المحرك تتطلب التشحيم. يصف الكتالوج دائرة مضخة الزيت للتروس والمحامل ووظائف التبريد ذات الصلة، منفصلة عن مسار الهواء المضغوط. ولذلك فإن تخطيط الصيانة يتضمن نظافة جانب الهواء وحالة نظام التشحيم الميكانيكي.

هذا التمييز مهم بالنسبة لمشاريع الاستبدال. يجب على الفريق الذي ينتقل من المعدات المحقونة بالزيت مراجعة ترتيبات التشحيم والتبريد الخاصة بالضاغط بدلاً من افتراض أن العبوة الخالية من الزيت لا تحتوي على متطلبات خدمة الزيت. وينبغي أيضًا تقييم أجهزة الاستقبال والتوزيع الحالية فيما يتعلق بالنظافة التي تتطلبها مواصفات هواء العملية الجديدة.

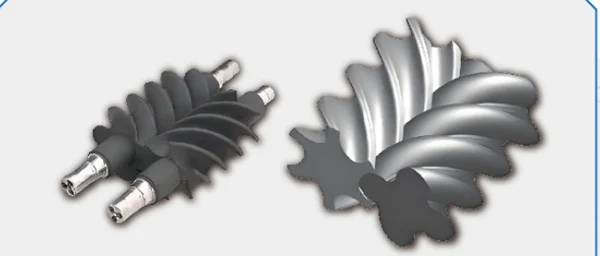

طلاء الدوار والمحامل وتفاصيل القيادة

يحدد الكتالوج الخالي من الزيت الجاف طلاء الدوار الذي يشتمل على MoS2 ونظام طلاء خاص ومحامل SKF لدرجات الحرارة العالية والتروس الدقيقة. هذه هي تفاصيل المكونات ذات الصلة بالمناقشة الفنية لـ airend. وينبغي مراجعتها مع النموذج المعروض ووثائق الصيانة وشروط الخدمة الخاصة بالتركيب المقترح.

تعد هندسة الجزء الدوار والعلاقة بين الأجزاء الدوارة والثابتة أمرًا أساسيًا للضغط اللولبي الجاف. بالنسبة للمشتري، فإن النتيجة العملية هي طلب وثائق airend المعمول بها وتعليمات الخدمة وتحديد الأجزاء مع العرض. وهذا يجعل المعدات قابلة للصيانة كتجميع محدد بدلاً من مجموعة من الأوصاف العامة.

عند مقارنة عروض الأسعار، احتفظ بتحديد المكونات وأدلة الأداء في أعمدة منفصلة. تشرح العلامة التجارية أو وصف الطلاء اختيار التصميم؛ يوضح ضغط النموذج وبيانات الهواء المرسلة واجب التشغيل. كلاهما يساهم في اتخاذ القرار، ولكن لا يمكن لأي منهما أن يحل محل الآخر. كما أن هذا النهج يجعل التوضيحات الفنية أكثر دقة عندما يقدم الموردون تكوينات مختلفة.

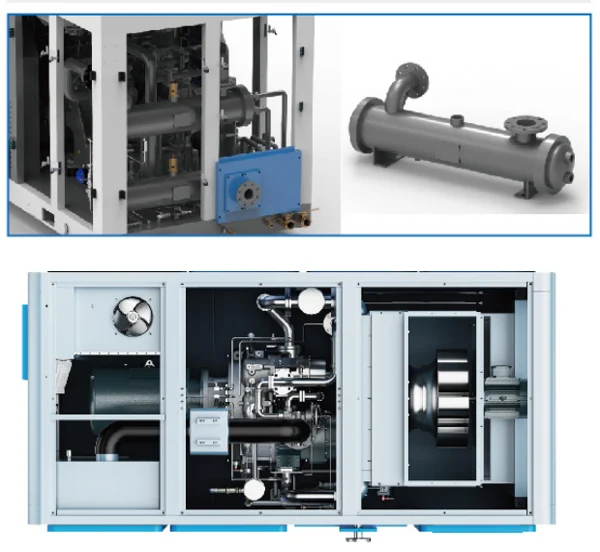

يعد التبريد وعناصر التحكم جزءًا من الاختيار

يجب أن يتبع اختيار التبريد الأدوات المساعدة المتوفرة عند التثبيت. تحتاج الحزمة المبردة بالهواء إلى مسار مخطط للهواء الوارد والحرارة المفرغة. تحتاج الحزمة المبردة بالمياه إلى خدمة مياه تبريد مناسبة وترتيب توصيل متفق عليه. كلاهما يتطلب الوصول للفحص والتنظيف؛ ولا ينبغي وضع أي منهما فقط عن طريق تركيب مخطط الخزانة الخاص بها في المساحة الأرضية المتبقية.

يصف الكتالوج وحدة تحكم متعددة اللغات مع معلومات درجة الحرارة والضغط وخيارات الاتصال. أثناء مراجعة المقترح، حدد قيم التشغيل المعروضة والإنذارات والإشارات عن بعد ومسؤوليات التحكم التي يحتاجها المصنع. تساعد قائمة الإنذارات الواضحة الصيانة على التمييز بين مشكلة التبريد واستجابة التحكم في الضغط والتوقف المخطط له.

بالنسبة لهذا الاستفسار ذو السرعة الثابتة، استخدم الجدول الفني للسرعة الثابتة. الميزات الموضحة في مكان آخر للمحركات ذات المغناطيس الدائم ذات السرعة المتغيرة أو التحكم في المروحة ذات السرعة المتغيرة تنتمي إلى تكويناتها القابلة للتطبيق. يجب أن تحدد وثيقة الشراء محرك الأقراص الفعلي وترتيب البدء ووحدة التحكم المتوفرة، بحيث تتبع المقارنات التجارية نفس النطاق الفني.

شاهد المقدمة الرسمية لسلسلة SEIZE AIR الخالية من الزيت الجاف أدناه للحصول على نظرة عامة مرئية على عائلة المنتج.

4. الاختيار الفني: قراءة الضغط وتدفق الهواء معًا

استخدم جدول ضاغط الهواء اللولبي الصناعي الخالي من الزيت ذو السرعة الثابتة من النوع الجاف من خلال مطابقة ضغط التشغيل المطلوب أولاً، ثم مقارنة توصيل الهواء الحر داخل عمود الضغط هذا. الصفوف المحددة أدناه تأتي من القسم ذو المرحلتين ذو السرعة الثابتة من كتالوج SEIZE AIR الخالي من الزيت الجاف، الإصدار 2025.10، الصفحات المطبوعة 09-10.

يتم ذكر توصيل الهواء مجانًا للمجموعة الكاملة وفقًا للمعيار ISO 1217 الملحق C، مع ضغط مدخل مطلق يبلغ 1 بار ودرجة حرارة هواء السحب تبلغ 20 درجة مئوية. يستنسخ عمود الطاقة قائمة كيلوواط محرك الكتالوج. إنه ليس بديلاً لقياس طاقة إدخال الحزمة الكاملة.

هذه هي اختيارات النماذج الخاصة بالضغط. لا ينبغي دمج قيمة التدفق في عمود واحد مع الضغط من عمود آخر لوصف نفس الواجب. يتم ترك مجموعة 10 أشرطة غير المدرجة لـ SWT-37A/W كشرطة، مع الحفاظ على معلومات التحديد في الجدول المصدر.

ما تخبره أعمدة التدفق للمشتري

خذ بعين الاعتبار الصف SWT-55A/W: يسرد الكتالوج 8.50 م3/دقيقة عند 7 بار، و8.40 م3/دقيقة عند 8 بار، و6.50 م3/دقيقة عند 10 بار. يظل اسم الطراز وتقييم المحرك كما هو، لكن التدفق المتاح يعتمد على واجب الضغط المحدد. يجب تقييم المتطلبات القريبة من إحدى هذه القيم عند ضغط التشغيل الفعلي.

يُظهر الصف SWT-75A/W تمييزًا مفيدًا آخر. معدل التسليم المدرج هو 12.60 متر مكعب/دقيقة عند كل من 7 و8 بار، في حين أن الإدخال 10 بار هو 10.30 متر مكعب/دقيقة. لا تقم بإنشاء منحنى أداء مستمر من خلال الانضمام إلى إدخالات الكتالوج هذه. استخدمها لتحديد الواجب ذي الصلة وطلب التكوين المطابق في عرض الأسعار.

للاستفسار عن الاستبدال، قارن هذه الصفوف مع متطلبات الهواء المُرسل للتركيب، وليس فقط تصنيف المحرك للضاغط القديم. يمكن أن تؤدي تغييرات الإنتاج وفقدان الضغط وإضافات معالجة الهواء إلى جعل لوحة الاسم القديمة دليلاً سيئًا للمتطلبات الجديدة. يصبح الجدول مفيدًا عندما يتم إرفاقه بمهمة تشغيل موصوفة بوضوح.

يؤدي اختيار التبريد إلى تغيير الحزمة الميكانيكية

يحافظ الجدول الميكانيكي أدناه على نفس اختيارات النماذج الأربعة الأولى معًا حتى يتمكن المهندسون من مقارنة ترتيبي التبريد مباشرة. الأبعاد هي الطول × العرض × الارتفاع بالملليمتر، والأوزان هي قيم حزمة الكتالوج بالكيلوجرام. هذه هي أبعاد المعدات وليست أبعاد تصاريح التثبيت أو أبعاد صناديق الشحن.

تحقق من مدخل المخرج مقابل تكوين التبريد المحدد وكذلك الطراز. بالنسبة إلى SWT-75A/W، يسرد الكتالوج DN80 لحزمة التبريد بالماء وDN50 لحزمة التبريد بالهواء. ولذلك لا ينبغي إعادة استخدام الرسم الذي تم إعداده حول ترتيب واحد دون تغيير للترتيب الآخر.

يؤثر اختلاف الأبعاد أيضًا على تخطيط الوصول. يجب فحص أبواب الاستلام ومسارات الدوران وترتيبات الرفع ومساحة الصيانة وفقًا لرسم الحزمة النهائي. احتفظ بترتيب التبريد المحدد في مواصفات الشراء وفي مخطط التثبيت بحيث يظل جدول المعدات وأعمال البناء متوافقين.

المعلومات الكهربائية والصوتية للاستفسار

يسرد الكتالوج إمدادات الكهرباء القياسية مثل 380 فولت، 50 هرتز، ثلاثية الطور، مع توفر الفولتية الأخرى. قم بتضمين إمداد الوجهة وترتيب البدء والمتطلبات الكهربائية للموقع في الاستفسار. يجب أن يحدد الجدول الكهربائي المقتبس التكوين المعروض بدلاً من ترك المثبت لاستنتاجه من مذكرة الكتالوج العامة.

بالنسبة للتقييم الصوتي، يشير الجدول المصدر إلى قياس ISO 2151 على مسافة 1 متر مع تفاوت محدد قدره ±3 ديسيبل. ولا يوفر قيمة ضوضاء نموذجية في هذه الصفوف المحددة. اطلب المعلومات الصوتية القابلة للتطبيق عندما تكون غرفة الضاغط أو موقع العمل أو حدود المبنى مشكلة تتعلق بالقبول.

احتفظ بنفس الانضباط للمرافق الغائبة عن جدول الاختيار. تنتمي ظروف مياه التبريد ومتطلبات التهوية وتيار البدء وتصاريح الخدمة إلى وثائق المشروع الخاصة بالنموذج. إن إدراج هذه العناصر كمخرجات عروض أسعار مبكرًا يساعد فريق المصنع على إكمال التصميم دون الاعتماد على مواصفات من حزمة أخرى.

5. قم بمطابقة التثبيت مع مهمة الإنتاج

يكون شراء الهواء الصناعي أكثر فعالية عندما يحدد وصف التطبيق نقطة الاتصال ونتيجة فشل الجودة. يمكن لمصنع الأغذية وورشة الإلكترونيات ومنشأة التعبئة والتغليف استخدام الهواء المضغوط الجاف، ولكنها قد تتطلب ترتيبات معالجة وتوزيع واختبار مختلفة. المصفوفة التالية هي أداة تخطيط لتلك المحادثات.

كما أنه يساعد في تحديد ما إذا كانت الآلة المطلوبة تنتمي إلى غرفة الهواء المركزية أو ما إذا كان الإمداد المنفصل أكثر ملاءمة للمستخدم المهم. يؤدي إبقاء متطلبات التطبيق مرئية إلى تجنب تطبيق شروط العملية الأكثر صرامة بشكل عشوائي على كل توصيلات المرافق، مع الحفاظ على الجودة المطلوبة حيثما كان ذلك مهمًا.

استبدال مصدر الهواء الحالي المحقون بالزيت

يعد التغيير في الضغط الجاف الخالي من الزيت بمثابة مراجعة للتركيب النهائي. حدد مكان توصيل المعدات القديمة، وما إذا كانت المعالجة الحالية ستبقى، وأي أجهزة استقبال أو فروع تخدم المستخدمين الحساسين للجودة. يمكن أن تؤثر حالة التوزيع القديمة على الهواء الذي يتم توصيله حتى بعد تغيير الضاغط.

وافق على تسلسل التغيير قبل إزالة الجهاز القديم. قد يحتاج الإنتاج إلى إمدادات مؤقتة، أو فترة عزل خاضعة للرقابة، أو نقل مرحلي للمستخدمين. يجب أن يحدد النطاق الهندسي التنظيف والفحص والاختبار للمكونات المحتجزة حيثما تتطلب ذلك مواصفات العملية. وهذا مفيد بشكل خاص عندما تخدم شبكة الهواء المركزية كلاً من المرافق العادية والتطبيقات الحساسة.

يجب أن يُظهر التشغيل بعد ذلك الواجب المتفق عليه عند الاتصال ذي الصلة. قم بتسجيل تكوين الضاغط وترتيب معالجة الهواء وحالة الإنتاج من خلال الاختبار. وهذا يجعل النتيجة قابلة للتتبع إلى النظام المثبت ويعطي الصيانة خطًا أساسيًا للمقارنة لاحقًا. كما أنه يساعد على شراء إغلاق المشروع مقابل التسليمات المتفق عليها قبل وصول المعدات.

اختيار حجم وهندسة العرض الجوي

تعد الحزمة اللولبية المركزية ذات المرحلتين أحد الخيارات ضمن تصميم نظام الهواء الأوسع. عندما يتم النظر في توريد أصغر ومخصص، قم بمقارنة المتطلبات مععائلة ضاغط التمرير الخالية من الزيت. يتم تقديم المقارنة ذات الصلة حسب الواجب والمعالجة والمساحة المتاحة ونمط التشغيل، بدلاً من مبدأ الضاغط وحده.

ضمن النطاق الجاف ذو السرعة الثابتة، الموجودصفحة المنتجات التي تركز على الإلكترونياتيوفر نقطة دخول أخرى للتطبيق. تضيف هذه الصفحة اختيار الضغط عن طريق الضغط وتخطيط حزمة التبريد للمشتريات الصناعية العامة. اختر المعلومات الداعمة التي تتطابق مع العملية الفعلية بدلاً من التعامل مع علامة الصناعة كمواصفات كاملة.

بالنسبة لمحطة جديدة، حدد التوسع المخطط له بشكل منفصل عن متطلبات التشغيل الأولية. يمكن للتخطيط المعياري وواجهات التوزيع الواضحة واستراتيجية الاحتياطي المحددة الحفاظ على الخيارات المستقبلية. يجب أن يظل اختيار الضاغط يدعم واجب الإنتاج الذي سيكون موجودًا عند بدء تشغيل التثبيت.

6. تصنيع SEIZE AIR وتسليم المعدات

SEIZE AIR هي العلامة التجارية لشركة Seize Compressor (Shanghai) Co., Ltd.، وهي شركة مصنعة مقرها شنغهاي تأسست في عام 2009. وتصف مستندات المنتج الجاف الخالي من الزيت مجموعة الضغط ونظام التشحيم وخيارات التبريد ووحدة التحكم جنبًا إلى جنب مع بيانات النموذج الخاصة بالضغط. تعطي هذه التفاصيل للمشتري أساسًا عمليًا لمناقشة الحزمة الموردة مع المصنع.

بالنسبة لشركة تصنيع ضواغط الهواء في الصين، فإن اقتراح التصدير المفيد يربط الاختيار الفني بالمستندات المطلوبة في الوجهة. حدد النموذج المحدد والترتيب الكهربائي وتكوين التبريد وتفاصيل الاتصال في العرض. عندما يتطلب المشروع شهادة أو وثائق مطابقة محددة، قم بإدراج تلك التسليمات ونطاقها القابل للتطبيق في الاستفسار.

ويدعم نفس النهج تخطيط التفتيش. حدد الشيكات التي تشكل جزءًا من الطلب والنتائج المطلوبة للقبول. يتيح الجدول الزمني المكتوب بوضوح للمشتري والمورد مناقشة نفس المعدات ويتجنب استبدال خطة القبول الفني بمطالبة عامة حول الجودة.

تحويل طلب التفتيش إلى جدول قبول صالح للاستخدام

ابدأ بالهوية والتكوين: النموذج والتعريف التسلسلي ومعلومات اللوحة ونطاق التوريد المتفق عليه. اتبع ذلك بالواجهات الميكانيكية والكهربائية ذات الصلة، بما في ذلك ترتيب التبريد المحدد. تثبت عمليات التحقق هذه أن الحزمة التي تم تسليمها هي الحزمة المستخدمة لتصميم التثبيت.

لمراجعة الأداء، حدد الضغط ومرجع التدفق وطريقة القياس وحدود القياس الكهربائي. قم بتضمين ترتيب الاختبار المقصود وتنسيق التقرير المطلوب في مناقشة الطلب. يمكن أن تؤدي مقارنة قيمة FAD في الكتالوج مع قياس تم إجراؤه في موقع نهائي غير محدد إلى حدوث ارتباك حول خسائر المعالجة وتسرب النظام وحالة مستخدمي الإنتاج.

قم بمراجعة وظائف التحكم مع فريق التشغيل أيضًا. يجب فهم الإنذارات وتسلسلات التوقف والواجهات البعيدة ونقل المهام قبل الاعتماد على الماكينة في الإنتاج. يؤدي جدول القبول الذي يغطي هذه الوظائف إلى إنشاء تسليم أفضل من المستند الذي يركز فقط على المظهر وحجم المحرك. يجب أن يحدد النطاق النهائي المتفق عليه المسؤوليات الخاصة بفحص الضاغط وتشغيل النظام بالكامل.

المستندات التي تجعل الصيانة أسهل بعد التسليم

اطلب تعليمات التشغيل الخاصة بالطراز والرسومات الكهربائية وتحديد المواد الاستهلاكية وجدول الصيانة كجزء من تسليم المعدات. قم بمطابقة هذه المستندات مع التكوين المثبت حتى لا يضطر فريق الصيانة إلى الاختيار بين ترتيبات التبريد أو التحكم المختلفة أثناء حدث الخدمة.

احتفظ بملف المعدات المحلية الذي يربط الرسم النهائي والتعريف التسلسلي وخط الأساس للتشغيل. قم بتضمين أي تسلسل تحكم خاص بالموقع وموقع مكونات معالجة الهواء والصرف. يساعد هذا السجل الصيانة اللاحقة على التمييز بين تغيير المعدات والتغيير في شبكة هواء الإنتاج.

بالنسبة للمشتريات الخارجية، ناقش نطاق قطع الغيار وترتيبات الدعم قبل الشراء. قم بتوفير الوجهة وإمكانية الصيانة المحلية حتى يتمكن عرض الأسعار من معالجة الوثائق المناسبة واحتياجات الأجزاء. تنتمي شروط الضمان ومسؤوليات الخدمة والشروط التجارية إلى وثائق الطلب المتفق عليها. تساعد الملكية الواضحة لهذه العناصر كلا الفريقين على حل الأسئلة فورًا بمجرد تشغيل التثبيت.

7. قم بتخطيط الغرفة وتشغيل النظام والتشخيص في النقطة الصحيحة

يبدأ تخطيط التثبيت برسم الترتيب النهائي وواجهات المرافق المحددة. حدد المسار الكهربائي الوارد ومخرج الهواء المضغوط ووصلات التبريد وتفريغ المكثفات ومسارات الوصول على مخطط الغرفة. أضف معدات المعالجة النهائية بدلاً من معاملتها كمساحة يمكن العثور عليها بعد وضع الضاغط.

لتبريد الهواء، احتفظ بمسارات السحب والعادم منفصلة حتى لا تعود الحرارة المفرغة بسهولة إلى مدخل التبريد. بالنسبة لتبريد المياه، حدد خدمة المياه وظروف تشغيلها قبل الانتهاء من تمديد الأنابيب. وفي كلتا الحالتين، حدد كيفية فحص أسطح التبريد وتنظيفها دون تعطيل المعدات غير ذات الصلة.

استخدم التعليمات الخاصة بالطراز فيما يتعلق بالحدود البيئية وتصاريح التثبيت. الأبعاد المذكورة أعلاه تصف غلاف الحزمة؛ فهي لا تشمل المساحة اللازمة للخدمة الآمنة أو الأعمال الكهربائية أو إزالة المكونات. التأكد من أن طرق الاستقبال والصيانة تظل صالحة للاستخدام بعد تركيب المحطة الجوية والخدمات المحيطة بها.

العمولة من حدود المنفعة إلى اتصال العملية

قبل بدء التشغيل، تأكد من الترتيبات الكهربائية الموردة وفقًا للجدول الزمني للمشروع وتحقق من توصيلات التبريد والتفريغ وفقًا لرسومات التثبيت. تأكد من أن العزل والمصارف والمعالجة النهائية جاهزة لتسلسل التشغيل المقصود. يجب أن تتبع أعمال بدء التشغيل تعليمات المعدات المعمول بها والمسؤوليات المتفق عليها للمشروع.

أثناء التشغيل، قم بمراقبة النظام من خلال حالات الإنتاج التمثيلية. قم بتسجيل ضغط المحطة والضغط عند المستخدم الحرج وحالة المعالجة وحالة تشغيل الضاغط معًا. وهذا يربط استجابة الجهاز لمتطلبات الهواء بدلاً من إنتاج قراءات معزولة بدون سياق تشغيل.

أكمل عملية التسليم بخط أساسي يمكن تكرار الصيانة فيه. حدد مواضع القياس واحتفظ بالإعدادات المحددة ومعلومات الإنذار وتكوين المعدات. عندما تكون جودة الهواء الذي يتم توصيله من متطلبات القبول، قم بإرفاق نتائج اختبار نقطة الاستخدام المتفق عليها بهذا السجل. إن الجمع بين التكوين وحالة التشغيل والنتيجة المقاسة هو ما يجعل المقارنة المستقبلية مفيدة.

ابحث عن السبب قبل تغيير إعداد الضغط

عندما يبلغ الإنتاج عن مشكلة في الهواء، عليك أولاً تحديد مكان ظهور التغيير. تشير القراءة المنخفضة عند جهاز بعيد والقراءة المنخفضة عند مخرج الضاغط إلى مسارات فحص مختلفة. قم بتسجيل حالة الإنتاج مع الملاحظة حتى لا يتم الخلط بين حدث الطلب المؤقت وبين الفقدان الدائم للقدرة.

يفصل الجدول أدناه أعراض الضغط والتبريد وجودة الهواء. الغرض منه هو مساعدة فريق المصنع على إعداد معلومات مفيدة للصيانة والدعم الفني. يجب أن تتبع أجهزة الإنذار والتدخلات الخاصة بالمعدات التعليمات الخاصة بالطراز، لا سيما عندما يتعلق الأمر بالوصول إلى المكونات الساخنة أو الكهربائية أو المضغوطة.

8. مسائل المشتريات التي تستحق التسوية قبل الطلب

يجب أن يربط استفسار ضاغط الهواء اللولبي الصناعي الخالي من الزيت من النوع الجاف ذو السرعة الثابتة متطلبات العملية بنموذج محدد وترتيب الحزمة. تتناول الأسئلة الواردة أدناه القرارات التي تؤثر عادةً على جدول المعدات ونطاق التثبيت وخطة القبول. كما أنها تساعد فريق المشتريات في الحصول على عروض أسعار قابلة للمقارنة دون الحاجة إلى ترجمة الأوصاف التسويقية الواسعة إلى متطلبات هندسية.

هل يؤدي الضغط الخالي من الزيت إلى إزالة الحاجة إلى المجفف؟

رقم خالي من الزيت يصف عملية الضغط؛ لا يزيل بخار الماء من هواء السحب. عندما يبرد الهواء المضغوط، تظل إدارة الرطوبة أحد متطلبات النظام. حدد ترتيب التجفيف والصرف حول حالة الهواء المطلوبة والبيئة التي يعمل فيها التوزيع والمستخدمون النهائيون.

حدد جودة الهواء المطلوبة عند توصيل العملية وقم بتضمين نطاق المعالجة المقصود في الاستفسار. وهذا يسمح بدراسة الضاغط ومعدات المعالجة معًا، بدلاً من إضافة المجفف بعد اختيار الحزمة وتثبيت ميزانية الضغط.

هل يمكن للآلة أن تخدم مصنعًا مع الطلب المتغير؟

يمكن أن تشكل جزءًا من محطة جوية منسقة، خاصة عندما تحمل مهمة أساسية كبيرة. قم بتقييم كيفية تعامل المحطة مع الجزء المتغير من الطلب، وكيف تدخل السعة الاحتياطية الخدمة وكيف تتجنب الآلات الاستجابات المتضاربة لتغيرات الضغط. الترتيب المناسب يتبع ملف التشغيل.

إذا كانت الحزمة ذات السرعة الثابتة المقترحة ستقضي الكثير من واجباتها الروتينية وهي فارغة، قم بمراجعة الحجم واستراتيجية المحطة. قارن مهمة التشغيل الفعلية بتكوينات التحكم المتاحة قبل الالتزام بتصنيف المحرك. حافظ على استمرارية الإنتاج ومتطلبات الاحتياطي مرئية أثناء تلك المراجعة.

هل يجب أن نختار التبريد الهوائي أم التبريد المائي؟

اختر من بين المرافق المتاحة وإدارة حرارة الغرفة والوصول إلى الصيانة. تبريد الهواء يضع رفض الحرارة في تصميم تهوية الغرفة. يقدم تبريد المياه متطلبات خدمة المياه التي يجب أن تكون متوافقة مع الحزمة المقدمة. يؤدي الترتيب المحدد أيضًا إلى تغيير الجدول الميكانيكي، كما يوضح جدول النموذج.

توفير موقع التثبيت والخدمات المتاحة مع الاستفسار. اطلب رسم الترتيب النهائي وجدول المرافق للتكوين المختار قبل استكمال بناء الغرفة أو طلب توصيل الأنابيب.

ما الذي يجب أن يتضمنه التحقيق؟

أرسل الضغط المطلوب إلى المستخدم المهم، وقم بقياس أو توثيق الطلب على تدفق الهواء، ونمط تشغيل الإنتاج، وجودة الهواء المطلوبة. قم بتضمين مصدر الإمداد الكهربائي للوجهة، وترتيب التبريد المفضل، ومساحة التثبيت المتاحة وأي ضواغط موجودة ستبقى في الخدمة. حدد نطاق العلاج والتحكم في المحطة الذي تريد تضمينه.

إضافة مستندات القبول ومتطلبات الوجهة التي يحتاجها الشراء للموافقة. مع تلك المدخلات،اتصل بـ SEIZE AIR للحصول على اقتراح خاص بالطرازالذي يربط الضاغط المحدد وواجهات المرافق الخاصة به وواجب نظام الهواء الكامل. وهذا يمنح الهندسة حزمة واضحة للمراجعة والشراء وأساسًا محددًا لمقارنة الطلب النهائي.
